產品概述：

OBD 故障診斷儀Handset OBD主要設計用于 OBD 的在線快速檢測， 由 VCI 診斷盒、手持工業 PDA、OBD 診斷軟件（嵌入）組成，該診斷儀與手持 PDA 通過藍牙無線或有線方式連接，檢測流程完全按照國家標準檢測流程，檢測數據可通過 4G 網絡遠程無線發送并與環保局 OBD 遠程在線監管平臺（如有）進行快速上傳對接，該儀器可適用于各種環保檢 測站、環保執法部門、汽車維修廠、發動機廠、汽車制造造廠、工程機 械質檢單位 OBD 快速檢測等使用。

滿足標準：

? GB3847-2018《柴油車污染物排放限值及測量方法（自由加速及加載減速法）》

? GB18285-2018《汽油車污染物排放限值及測量方法（雙怠速及工況法）》

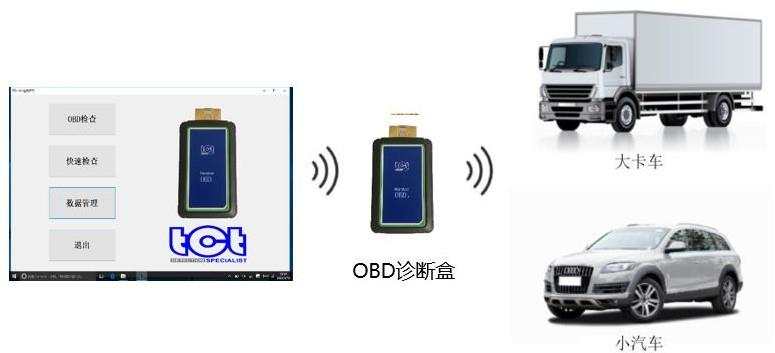

連接形式：

性能特點：

? 滿足 ISO 15031-4 和 SAE J1978 中規定的相關功能性技術要求，至少支持 J1939，

J1979、 ISO 9141-2、SAE J1850、ISO 14230-4、ISO 15765-4、 ISO 27145 等

通信協議。

? 能夠與車輛 OBD 系統建立通信，提供 OBD 系統診斷服務用的通信連接接口，與

車輛通信的接口滿足。

? 能連續獲得、轉換和顯示與車輛排放相關的 OBD 故障代碼，按照 ISO 15031-6 中

的描述顯示故障代碼及故障信息。

? 能夠獲取并顯示 SAE J1979 規定的各部件/系統的準備就緒狀態信息， 對診斷項

目完成情況按如下方式描述：支持的診斷項目完成情況應描述為完成或未完成，

不支持的診斷項目完成情況應描述為不適用。

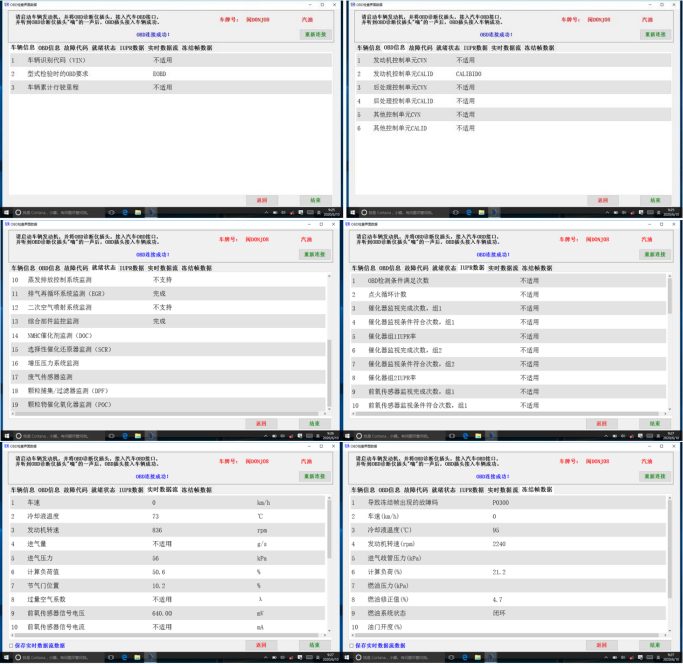

? 能獲取并顯示當前數據流信息。

? 能獲取并顯示產生故障存儲的凍結幀數據及故障指示器狀態。

? 根據 ISO 15031-5、ISO 27145 的要求，獲取并顯示 OBD 系統與排放有關的測試

參數和結果。

? OBD 診斷儀應能適用于滿足 GB18352.3、GB18352.5、 GB18352.6、GB17691-2018

標準各類輕重型車， 不易損壞，并確保使用者獲得正確有效的 OBD 系統信息。

? 用于環保檢查的診斷儀不可具有清除 OBD 相關故障代碼、凍結禎數據， 以及發

生 MIL 燈點亮后的行駛里程等相關數據。

? 診斷的參數包括：發動機轉速、冷卻液溫度、車輛速度、進氣歧管壓力、進氣溫

度、空氣流速、節氣門 位置、氧傳感器電壓、發動機轉矩 Nm、燃油壓力、油門

位置、發動機燃油流量、發動機進氣流量、故障狀態、再生情況、實際檔位、期

望檔位、燃料消耗量等；

? 讀取當前車輛信息（車輛 VIN 號碼、軟件標定識別號碼、汽車型式核準時 OBD

所能達到的要求等信息）；

? 讀取當前動力系統診斷數據（負荷計算測試能讀取當前動力系統診斷數據（負荷

計算機轉速、車速等信 息）；

? 具備智能車牌快速識別技術；

產品應用

? 環保執法監測路抽檢快速檢查；

? 汽車制造廠下線快速 OBD 檢查；

? M 站維修廠快速 OBD 檢查；

? I 站檢測站快速 OBD 檢查；

主機技術參數：
